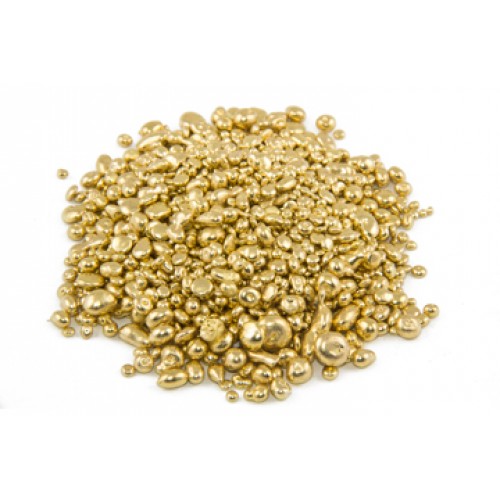

Латунь PANDORA OTT/M2 для литья

Латунь, обладающую высокой пластичностью, используют при изготовлении посуды и украшений. Состав металлов: 67% Cu, 33% Zn. Температура плавления: 870 °С.

OTT67/33M - Латунь для литья Цвет: ЖЕЛТЫЙ Описание продукта: OTT67/33M – насыщенно желтая латунь для литья по выплавляемым моделям, содержащая 33% цинка. Обладает анти-оксидантным эффектом. Рекомендуемое применение: OTT67/33M может применяться в литье по выплавляемым моделям и при литье с драгоценными камнями. Физико-химические свойства: Исходный металл Cu 100% Температура (ºC) Плотность (г/см3) Переход в твердое состояние 825 Переход в жидкое 8,4 состояние 900 Интервал 75 Общие характеристики Текучесть (тест на заполнение) [%] 83 Чувствительность к потемнению в результате взаимодействия с серными соединениями 2 Механические свойства: Предел прочности при растяжении (Rm) [Н/мм2] 277 Предел текучести (Rp0.2) [Н/мм2] 70 Относительное удлинение (А) [%] 41 Твердость после литья [HV 0.2] 78 Твердость после деформации на 70% [HV 0.2] 241 Твердость после отжига [HV 0.2] 83 Твердость после старения [HV 0.2] 93 L1 207 L2 5 L3 75 Температура при литье: Толщина изделий (мм) Температура металла при литье (ºС) Температура опоки (ºС) 0,2-0,5 1030-1000 660-720 0,5-1,2 1000-980 580-650 >1,2 980-960 460-600 Охлаждение опоки Оставьте опоку охлаждаться на воздухе на 5 мин, а затем погрузите в воду. Травление Опустите в чистящий раствор RADIAL (50г/л) при температуре 60ºС на 2 мин.
